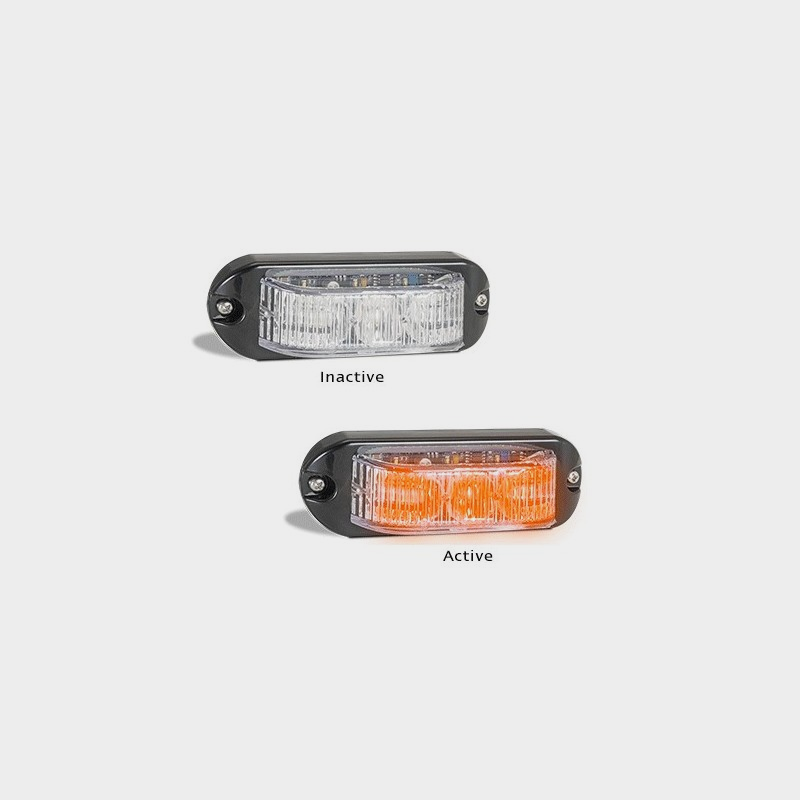

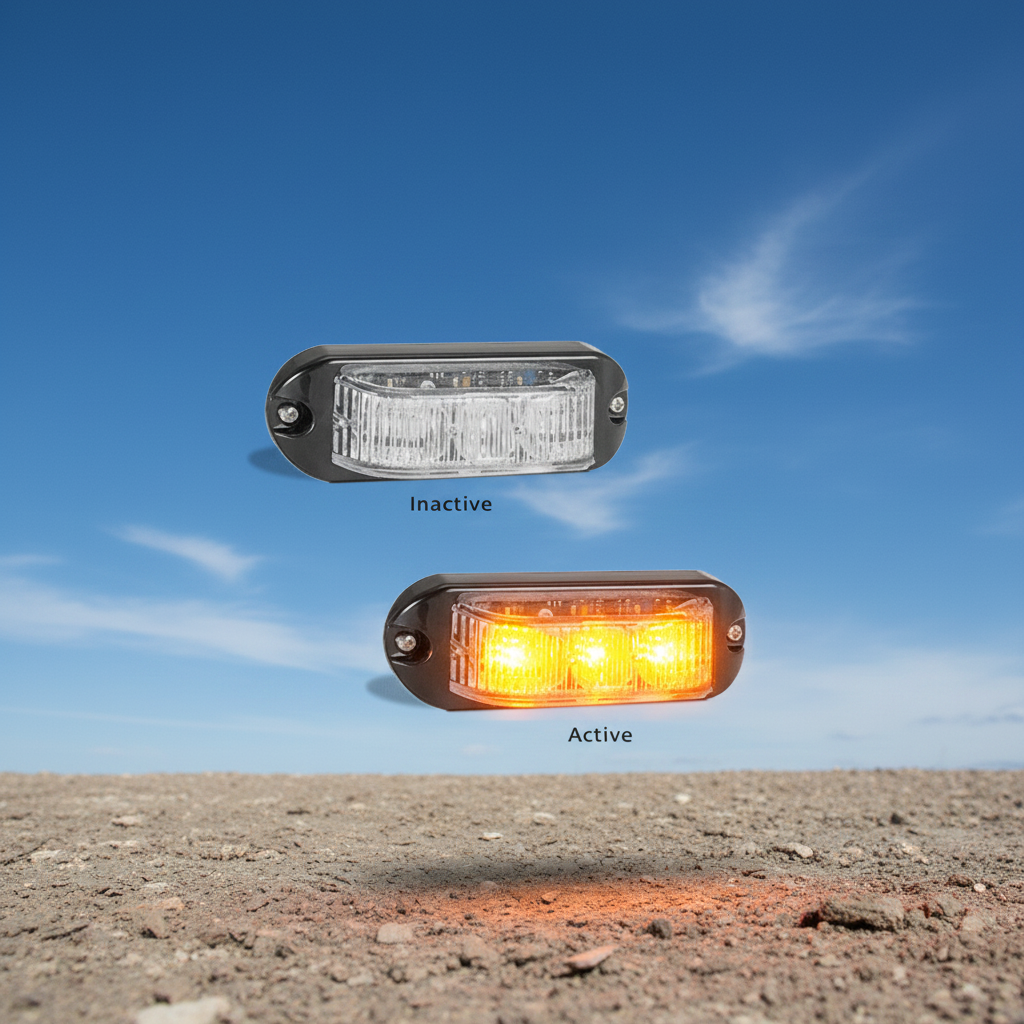

Part #: LED90AM
Function: Colour Emergency Strobe Lamp
Size: 112mm x 37mm x 23mm
Voltage: 12-24V
Flash Rate: Multiple with 12 Strobe Patterns
LED Qty: 3 x 1 Watt
Cable Fixed: 10cm
IP Rating: IP67 (100% Waterproof)
Approvals: ECE E6 10R04 Compliant
Material: Lens-Polycarbonate; Base-Black ABS
Draw @13.8V: Constant - 0.013A; Strobe - 0.10-0.34A
Draw @28V: Constant - 0.11A; Strobe - 0.01-0.12A
Wire Colour & Flash Pattern Selection:
Red - Power
Black - Earth
White - Low Power (Connect white wire to black wire for low power, strobe functions only)
Yellow - Optional Synchronising (1 sec next) (1-3 sec previous) (3-5 sec steady) (5 sec+ off). Connect yellow wires of all lamps together for synchronisation.
Fitting Instructions:
Horizontally mount onto flat surface with screws provided using flange & foam gasket.Cable Type | Nominal Area | Outside Diameter | Amp Rating @ 30°C |
---|---|---|---|
8B&S Single Core | 7.71mm² | 5.5mm | 74A |
6B&S Single Core | 13.50mm² | 7.2mm | 103A |
4B&S Single Core | 20.26mm² | 8.3mm | 135A |
3B&S Single Core | 26.45mm² | 10.2mm | 168A |
2B&S Single Core | 32.07mm² | 11.3mm | 188A |
1B&S Single Core | 39.55mm² | 12.1mm | 210A |
0B&S Single Core | 49.00mm² | 12.7mm | 246A |
00B&S Single Core | 64.15mm² | 14.5mm | 292A |
000B&S Single Core | 83.19mm² | 16.4mm | 335A |
8B&S Twin Core | 7.71mm² | 7.1mm x 12.5mm | 59.2A |
6B&S Twin Core | 13.50mm² | 8.8mm x 16.0mm | 82.4A |
4B&S Twin Core | 20.26mm² | 10.3mm x 18.6mm | 108A |
2B&S Twin Core | 32.07mm² | 13.4mm x 24.6mm | 150.4A |
2B&S Welding | 35mm² | 13.1mm | 155A |
0B&S Welding | 50mm² | 14.9mm | 185A |
00B&S Welding | 70mm² | 17.0mm | 240A |
